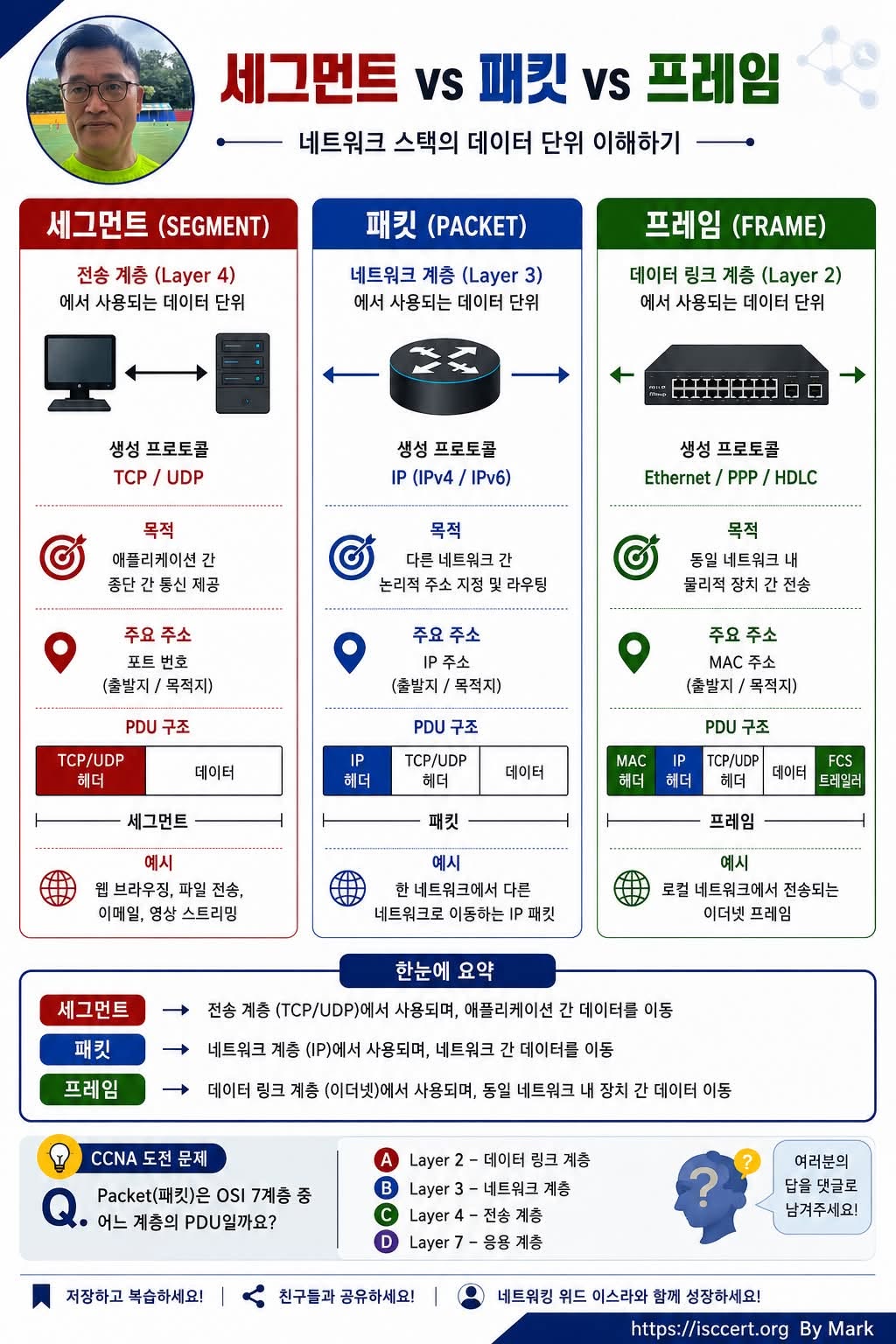

한 번에 이해하는 네트워크 핵심 개념!

네트워크 통신은 하나의 데이터가 세그먼트(Segment) → 패킷(Packet) → 프레임(Frame) 으로 변환되며 목적지까지 전달되는 과정입니다. 이 세 가지 PDU(Protocol Data Unit)를 이해하면 OSI 7계층, TCP/IP, 데이터 캡슐화(Encapsulation) 원리를 훨씬 쉽게 이해할 수 있습니다.

세그먼트(Segment) – 전송 계층(Layer 4)

TCP 또는 UDP가 생성하는 데이터 단위입니다.

애플리케이션 간 종단 간(End-to-End) 통신을 담당합니다.

송신지와 목적지를 포트 번호(Port Number) 로 구분합니다.

TCP는 신뢰성 있는 전송을, UDP는 빠른 전송을 제공합니다.

대표 서비스

* 웹 브라우징(HTTP/HTTPS)

* 이메일(SMTP/POP3/IMAP)

* 파일 전송(FTP)

* 영상 스트리밍 및 VoIP

패킷(Packet) – 네트워크 계층(Layer 3)

IP가 생성하는 데이터 단위입니다.

서로 다른 네트워크를 연결하는 라우팅(Routing) 을 수행합니다.

출발지와 목적지를 IP 주소 로 식별합니다.

인터넷을 통해 데이터를 최적의 경로로 전달합니다.

핵심 역할

* IPv4 / IPv6 주소 지정

* 라우터를 통한 경로 선택

* 네트워크 간 데이터 전달

프레임(Frame) – 데이터 링크 계층(Layer 2)

Ethernet, PPP, HDLC 등이 생성하는 데이터 단위입니다.

동일한 LAN 내부에서 장치 간 데이터를 전달합니다.

출발지와 목적지를 MAC 주소 로 식별합니다.

오류 검출(FCS)을 통해 데이터 무결성을 확인합니다.

대표 장비

* 스위치(Switch)

* 브리지(Bridge)

데이터 캡슐화(Encapsulation)

애플리케이션 데이터는 아래 순서로 헤더가 추가됩니다.

Application Data

│

▼

Segment

[TCP/UDP Header + Data]

│

▼

Packet

[IP Header + TCP/UDP Header + Data]

│

▼

Frame

[MAC Header + IP Header + TCP/UDP Header + Data + FCS]

반대로 수신 측에서는 디캡슐레이션(Decapsulation) 을 통해 헤더를 하나씩 제거하며 원본 데이터를 복원합니다.

한눈에 비교

구분 Segment Packet Frame

OSI 계층 Layer 4 Layer 3 Layer 2

생성 프로토콜 TCP / UDP IP Ethernet / PPP / HDLC

주소 Port 번호 IP 주소 MAC 주소

주요 장비 서버 라우터 스위치

주요 역할 애플리케이션 간 통신 네트워크 간 라우팅 동일 네트워크 내 전송

CCNA/CCNP 문제

Packet(패킷)은 OSI 7계층 중 어느 계층의 PDU일까요?

A️⃣ Layer 2 – 데이터 링크 계층

B️⃣ Layer 3 – 네트워크 계층

C️⃣ Layer 4 – 전송 계층

D️⃣ Layer 7 – 응용 계층

핵심 암기법

Layer 4 → Segment → Port 번호 → TCP/UDP

Layer 3 → Packet → IP 주소 → Router

Layer 2 → Frame → MAC 주소 → Switch

이 세 가지만 기억해도 CCNA·CCNP뿐 아니라 실무 네트워크 분석과 Wireshark 패킷 분석이 훨씬 쉬워집니다.

이 자료가 도움이 되셨다면 저장해 두고 네트워크 학습에 활용해 보세요.
