인터넷은 매일 사용하지만, 데이터가 어떤 과정을 거쳐 목적지까지 전달되는지 정확히 이해하는 사람은 많지 않습니다.

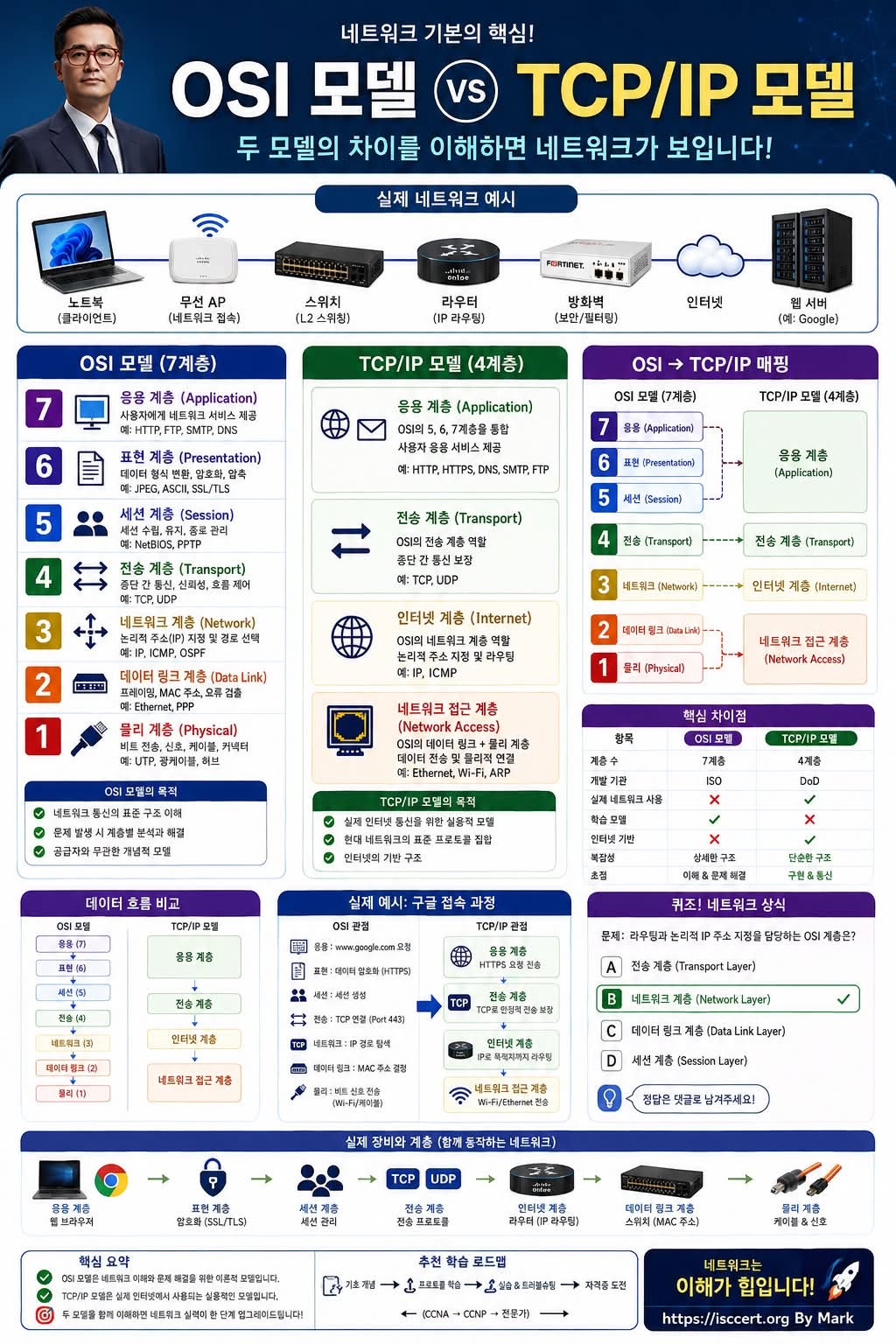

OSI 모델은 네트워크를 이해하고 장애를 분석하기 위한 7계층 표준 참조 모델이며, TCP/IP 모델은 오늘날 인터넷에서 실제로 사용되는 4계층 통신 모델입니다.

두 모델을 함께 이해하면 네트워크의 원리뿐만 아니라 실제 운영 환경에서 발생하는 장애를 훨씬 빠르고 정확하게 분석할 수 있습니다.

OSI 모델(7계층) 핵심

① 물리 계층 (Physical)

* 케이블, 광케이블, 허브 등 물리적인 데이터 전송 담당

② 데이터 링크 계층 (Data Link)

* MAC 주소 기반 통신

* Ethernet, Switch 동작

* 프레임(Frame) 전송

③ 네트워크 계층 (Network)

* IP 주소 기반 라우팅

* Router가 동작하는 계층

* 목적지까지 최적의 경로 선택

④ 전송 계층 (Transport)

* TCP / UDP

* 신뢰성 있는 데이터 전송

* 오류 제어 및 흐름 제어

⑤ 세션 계층 (Session)

* 세션 생성·유지·종료

⑥ 표현 계층 (Presentation)

* SSL/TLS 암호화

* 데이터 압축 및 인코딩

⑦ 응용 계층 (Application)

* HTTP, HTTPS, DNS, SMTP, FTP 등

* 사용자가 직접 사용하는 서비스 제공

TCP/IP 모델(4계층)

응용 계층(Application)

* HTTP

* HTTPS

* DNS

* SMTP

* FTP

전송 계층(Transport)

* TCP

* UDP

인터넷 계층(Internet)

* IP

* ICMP

* 라우팅

네트워크 접근 계층(Network Access)

* Ethernet

* Wi-Fi

* ARP

* MAC 주소

OSI와 TCP/IP의 관계

OSI 모델 TCP/IP 모델

Application Application

Presentation Application

Session Application

Transport Transport

Network Internet

Data Link Network Access

Physical Network Access

OSI 모델의 7·6·5계층은 TCP/IP에서는 응용 계층으로 통합되고,

OSI의 2·1계층은 TCP/IP에서는 네트워크 접근 계층으로 통합됩니다.

실제 웹사이트 접속 과정

브라우저에서 https://google.com 을 입력하면

① DNS 서버에서 IP 주소 조회

↓

② TCP 연결(3-Way Handshake)

↓

③ HTTPS(SSL/TLS) 암호화

↓

④ Router가 목적지까지 IP 라우팅

↓

⑤ Switch가 MAC 주소 기반 전달

↓

⑥ 서버가 요청 처리 후 응답

↓

⑦ 웹페이지가 사용자에게 표시

이 모든 과정이 단 몇 초도 되지 않는 시간 안에 이루어집니다.

OSI 모델과 TCP/IP 모델의 차이

OSI 모델

* 국제 표준(ISO)

* 7계층 구조

* 학습 및 네트워크 설계에 적합

* 장애 분석(Troubleshooting)에 매우 유용

TCP/IP 모델

* 인터넷 표준 프로토콜

* 4계층 구조

* 실제 네트워크에서 사용

* 인터넷과 클라우드의 기반 기술

네트워크 엔지니어라면 반드시 기억해야 할 핵심

OSI 모델은 “왜 이렇게 동작하는가?”를 이해하는 모델

TCP/IP 모델은 “실제로 어떻게 동작하는가?”를 설명하는 모델

두 모델을 함께 이해해야

* CCNA

* CCNP

* 네트워크 엔지니어 면접

* 클라우드(AWS, Azure, GCP)

* 보안 및 침해사고 분석

* 사이버 보안 실무

까지 폭넓게 활용할 수 있습니다.

퀴즈!

라우팅(Routing)과 논리적 IP 주소 지정(Logical IP Addressing)을 담당하는 OSI 계층은 무엇일까요?

전송 계층 (Transport)

네트워크 계층 (Network) 🅲 데이터 링크 계층 (Data Link)

🅳 세션 계층 (Session)

이 게시물을 저장해 두면 CCNA·CCNP·네트워크 엔지니어 면접 준비에 큰 도움이 됩니다.

네트워크를 공부하는 동료와 함께 공유해 보세요!
