기업용 IoT 데이터는 이렇게 안전하게 흐릅니다

사물인터넷(IoT) 시스템에서 가장 중요한 것은 데이터를 빠르고 안전하게 수집하고,

실시간으로 분석하며, 안정적으로 저장하는 것입니다.

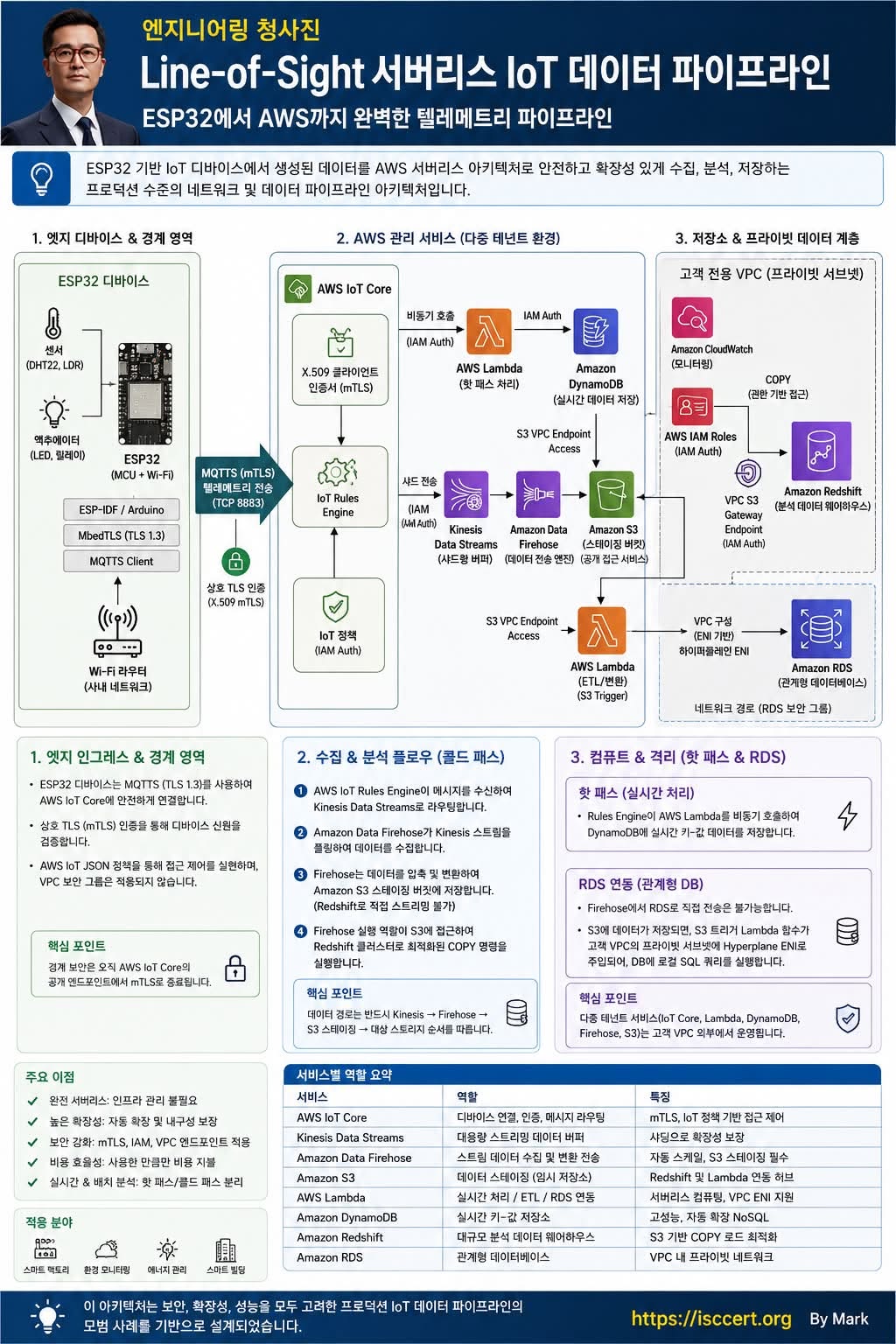

이번 인포그래픽은 ESP32 센서 장치에서 생성된 데이터를 AWS Serverless 서비스로 전송하여 실시간 분석과 데이터 저장까지 수행하는 Production 수준의 아키텍처를 한눈에 보여줍니다.

데이터는 어떤 순서로 이동할까요?

① ESP32 센서가 데이터를 수집합니다.

온도, 습도(DHT22), 조도(LDR), 릴레이 등 다양한 센서가 실시간 데이터를 생성합니다.

모든 데이터는 TLS 1.3 기반 MQTTS로 암호화되어 인터넷으로 전송됩니다.

② AWS IoT Core가 장치의 신원을 검증합니다.

단순한 아이디와 비밀번호가 아니라

X.509 인증서

Mutual TLS(mTLS)

를 이용하여 장비 자체를 인증합니다.

즉,

등록되지 않은 장치는 AWS에 접근조차 할 수 없습니다.

③ IoT Rules Engine이 데이터를 자동 분배합니다.

수신된 데이터는 목적에 따라 여러 서비스로 자동 전달됩니다.

실시간 처리

장기 저장

분석

ETL

모든 작업이 자동으로 진행됩니다.

④ 실시간 데이터는 Lambda와 DynamoDB로 처리됩니다.

장비 상태,

센서 값,

이상 여부 등

즉시 처리해야 하는 정보는

AWS Lambda가 실행되어 DynamoDB에 저장합니다.

덕분에 대시보드에서는 거의 실시간으로 정보를 확인할 수 있습니다.

⑤ 대용량 데이터는 분석 파이프라인으로 이동합니다.

실시간 데이터와 별도로

모든 원본 데이터는

Kinesis Data Streams →

Amazon Data Firehose →

Amazon S3

순으로 이동합니다.

여기서 데이터를 압축하고 정리한 뒤

최종적으로 Amazon Redshift에 적재하여

BI, AI 분석 및 통계에 활용합니다.

⑥ 관계형 데이터베이스(RDS)는 더욱 안전하게 접근합니다.

Amazon RDS는 인터넷에 직접 공개되지 않습니다.

대신

S3 이벤트가 발생하면

Lambda가 고객 VPC 내부에서 실행되어

SQL을 수행합니다.

즉,

데이터베이스는 외부에 노출되지 않은 상태에서 안전하게 운영됩니다.

왜 이런 구조를 사용할까요?

이 아키텍처는 단순히 데이터를 저장하는 것이 아니라,

기업 환경에서 요구하는

보안성

확장성

고가용성

운영 자동화

를 모두 만족하도록 설계되었습니다.

특히 AWS가 권장하는 Serverless 아키텍처를 활용하기 때문에 서버 관리 부담이 거의 없으며, 데이터가 증가해도 자동으로 확장됩니다.

핵심 기술

ESP32 + ESP-IDF / Arduino

MQTT over TLS 1.3

AWS IoT Core

AWS Lambda

Amazon DynamoDB

Amazon Kinesis Data Streams

Amazon Data Firehose

Amazon S3

Amazon Redshift

Amazon RDS

IAM

VPC

이런 프로젝트에 활용됩니다.

스마트팩토리

환경 모니터링

스마트 물류

에너지 관리

스마트빌딩

스마트 농업

의료 IoT

스마트시티

Production 환경의 IoT 시스템은 단순히 데이터를 전송하는 것이 아니라, 인증 → 암호화 → 실시간 처리 → 데이터 분석 → 안전한 저장까지 하나의 파이프라인으로 설계되어야 합니다.

이러한 구조는 높은 보안성과 확장성을 제공하며, AI·빅데이터 분석을 위한 기반 인프라로도 활용됩니다.
