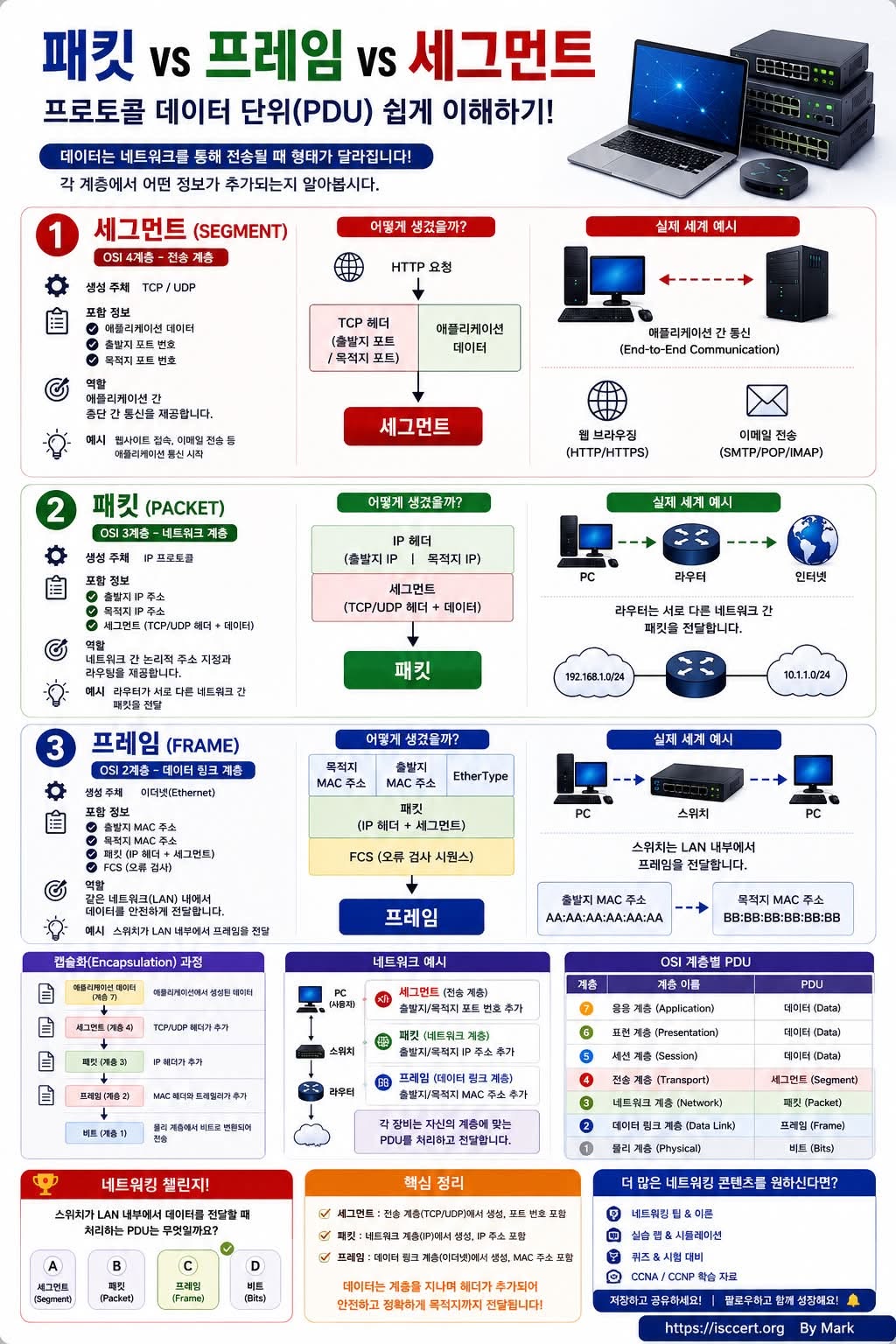

네트워크 데이터는 이동하면서 이름과 형태가 바뀝니다!

CCNA, CCNP, 네트워크 엔지니어, 시스템 관리자라면 반드시 이해해야 하는 핵심 개념이 바로 PDU(Protocol Data Unit, 프로토콜 데이터 단위) 입니다.

웹사이트에 접속하거나 이메일을 보내고,

유튜브를 시청하거나 클라우드 서버에 SSH로 접속할 때도

데이터는 세그먼트(Segment) → 패킷(Packet) → 프레임(Frame) → 비트(Bit) 순으로 변환되어 목적지까지 전달됩니다.

각 OSI 계층은 자신의 역할에 맞는 정보를 추가하며

데이터를 전달하는데, 이 과정을 캡슐화(Encapsulation) 라고 합니다.

① 세그먼트(Segment) – 전송 계층(OSI Layer 4)

세그먼트는 TCP 또는 UDP가 생성하는 데이터 단위입니다.

여기에 추가되는 정보는

출발지 포트 번호(Source Port)

목적지 포트 번호(Destination Port)

입니다.

즉,

“어떤 프로그램에서 어떤 프로그램으로 데이터를 보낼 것인가?”

를 결정하는 계층입니다.

예를 들어

* 웹 접속(HTTP/HTTPS)

* 이메일(SMTP)

* SSH

* FTP

모두 세그먼트를 이용하여 애플리케이션 간 통신을 수행합니다.

② 패킷(Packet) – 네트워크 계층(OSI Layer 3)

패킷은 IP 프로토콜이 생성합니다.

여기에는

출발지 IP 주소

목적지 IP 주소

가 추가됩니다.

즉,

“어느 컴퓨터에서 어느 컴퓨터까지 보낼 것인가?”

를 결정합니다.

라우터(Router)는 IP 주소를 기반으로 서로 다른 네트워크 간 최적의 경로를 선택하여 패킷을 전달합니다.

인터넷 통신의 핵심이 바로 패킷(Packet) 입니다.

③ 프레임(Frame) – 데이터 링크 계층(OSI Layer 2)

프레임은 이더넷(Ethernet) 이 생성하는 데이터 단위입니다.

추가되는 정보는

출발지 MAC 주소

목적지 MAC 주소

오류 검사용 FCS(Frame Check Sequence)

입니다.

즉,

같은 LAN(Local Area Network) 내부에서 데이터를 안전하게 전달하는 역할을 합니다.

스위치(Switch)는 IP 주소가 아니라 MAC 주소를 기반으로 프레임을 전달합니다.

캡슐화(Encapsulation) 과정

애플리케이션 데이터

전송 계층(L4)

TCP/UDP 헤더 추가

세그먼트(Segment)

네트워크 계층(L3)

IP 헤더 추가

패킷(Packet)

데이터 링크 계층(L2)

MAC 헤더 + FCS 추가

프레임(Frame)

물리 계층(L1)

전기 신호 또는 광신호

비트(Bit)

이처럼 데이터는 계층을 내려갈수록 필요한 제어 정보를 추가하여 안전하게 전송됩니다.

쉽게 기억하는 방법

Segment = Port 번호

→ 어떤 프로그램과 통신할까?

Packet = IP 주소

→ 어느 컴퓨터로 갈까?

Frame = MAC 주소

→ 같은 LAN에서 어느 장치로 전달할까?

Bits = 전기 신호

→ 실제 케이블이나 무선으로 전송되는 데이터

실제 네트워크에서는?

웹 브라우저에서 https://example.com 을 입력하면 다음과 같은 과정이 발생합니다.

① 브라우저가 HTTP 요청 생성

② TCP가 포트 정보를 추가하여 세그먼트 생성

③ IP가 출발지와 목적지 IP를 추가하여 패킷 생성

④ Ethernet이 MAC 주소를 추가하여 프레임 생성

⑤ 스위치가 프레임 전달

⑥ 라우터가 패킷을 다음 네트워크로 전달

⑦ 목적지 서버에서 역캡슐화(Decapsulation)를 수행하여 원본 데이터를 복원

CCNA 핵심 문제

Q. 스위치(Switch)가 LAN 내부에서 데이터를 전달할 때 처리하는 PDU는 무엇일까요?

A. Segment

B. Packet

C. Frame

D. Bits

정답은 C(Frame) 입니다.

스위치는 MAC 주소를 확인하여 프레임을 전달하며, 라우터는 IP 주소를 확인하여 패킷을 전달합니다.

핵심 정리

Segment(L4) → TCP/UDP → 포트 번호

Packet(L3) → IP → IP 주소

Frame(L2) → Ethernet → MAC 주소

Bits(L1) → 물리적 신호

네트워크 통신은 단순히 데이터를 보내는 것이 아니라,

OSI 각 계층이 자신의 역할에 맞는 헤더를 추가하고

제거하는 캡슐화와 역캡슐화 과정을 통해 안전하고 정확하게 이루어집니다.

이 개념은 CCNA·CCNP,

네트워크 엔지니어, 서버 관리자,

클라우드(AWS·Azure·GCP) 운영자, 정보보안 전문가가

반드시 숙지해야 할 가장 중요한 기본 원리 중 하나입니다.
